سلام من یه منبع تغذیه دارم. بین 0 تا 12 ولت متغیر ولتاژشه و 2 آمپر هم غیر قابل تغییر جریان میده.حالا مم میخوام با این الکترولیز کنم ولی منبع تغذیه میسوزه چون زیاد جریان میکشه الان یه مدار میخوام که جریان رو محدود کنه و نذاره منبع تغذیه بسوزه.جریان خروجی برای الکترولیزم هم میتونه بین 1 تا 2 آمپر متغیر باشه. و ولتاژ خروجی هم بین 5 تا 6 ولت باید باشه
سلام بر شما
لطفاً نقشه مدار تغذیه را قرار دهید
1 پسندیده
سلام
میتونید از انواع ماژول های کاهنده (Buck) موجود در بازار مثل این استفاده کنید که قیمت مناسبی هم دارند:
https://chehrehelec.com/xl4015e1-step-down-module-ماژول-کاهنده-dc-to-dc-xl4015e-5a
یادتون نره در خروجی یک فیوز تندکار استفاده کنید که اگر مشکلی در فرایندتون وجود داشت که منجر به جریان کشی میشد ماژول مثل منبع تغذیه خدا بیامرز نشه
1 پسندیده

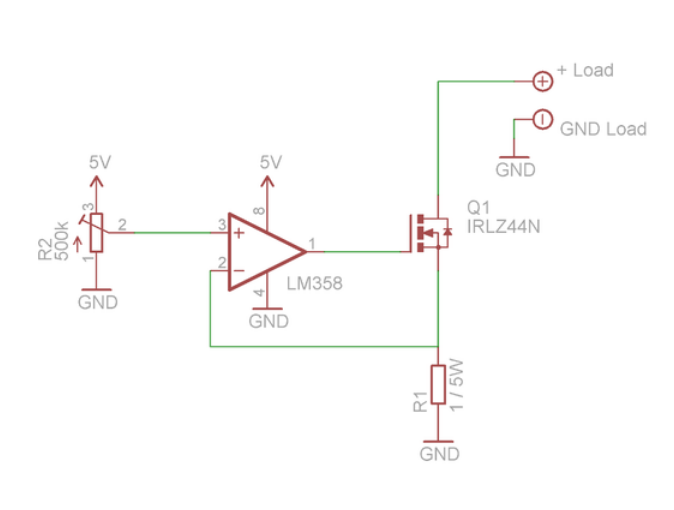

یک مدار اینه که یک مقاومت شنت بگذارید که یک سرش به گراند و سر دیگرش به یک آپ امپ متصل هست. با استفاده از مقایسه ولتاژ شنت با ولتاژ مرجع میتونه یک ترانزیستور یا رله رو خاموش/روشن کنه و جریان رو کنترل کنید. اگر جا دارید از مقاومتهای بزرگ مثل S-type استفاده کنید که حرارت باعث تغییر مقاومت نشه. مدارش شبیه این عکسه.
1 پسندیده
