سلام دوستان و اساتید گرامی
برای تامین 5V/max 100mA رگولاتورهای معمولی سری L-TO92 کفایت میکنه یا با زنر (سری یا موازی) ساخته بشه بسه؟
برای محافظت و جلوگیری از اضافه ولتاژ خصوصا وقتی ورودی خروجی رگولاتور اتصال کوتاه میشه چه ترفندهای مختصر و مفیدی میشه زد؟
با تغذیه 5V ، ورودی های دیتا و کلاک و ریست 78HC595 پنج ولت باشه یا 3.8 یا 4.2 ؟
معادل 12 ولت این آی سی 74HC595 چیزی هست؟
ممنون
سلام،
مسلماً استفاده از رگولاتور منطقی‌تر، مطمئن‌تر و اصولی‌تره
میتونید از مدارهای محافظتی شامل فیوز، دیود زنر و دیود TVS استفاده کنید. مدار زیر هم با استفاده از زنر محافظت اضافه ولتاژ ایجاد کرده که با تغییر مقدار زنر میشه به حفاظت مورد نظر رسید.

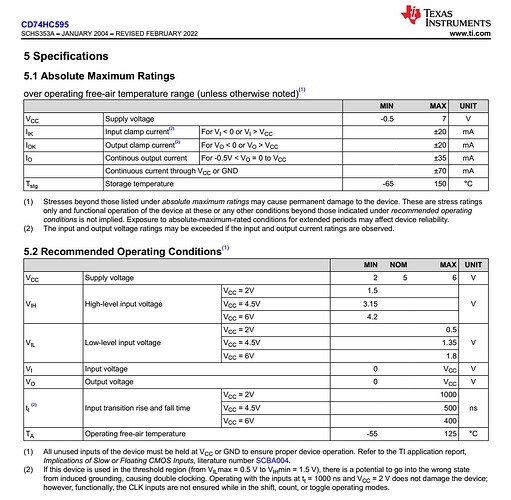

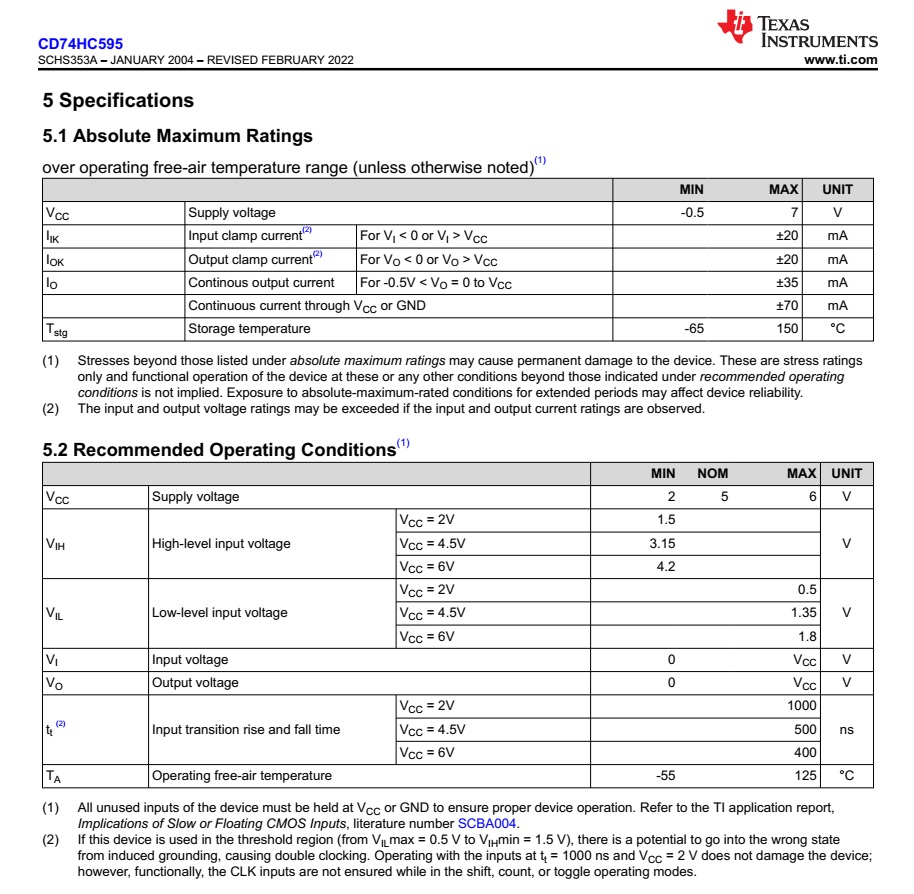

با تغذیه‌ی 5 ولت باید حداقل به ورودی‌ها 3.5 ولت اعمال بشه تا سطح یک منطقی قابل تشخیص باشه برای آیسی
میتونید از ترانزیستور به عنوان سوئیچ، تقسیم مقاومتی، زنر، و یا حتی اپتوکوپلر استفاده کنید و 12 ولت رو به ولتاژ مورد نظر تبدیل کنید. فقط باید از نظر فرکانسی و اینکه اثر RC ایجاد شده چه مقداره هم مطمئن بشید. با سعی و خطا میتونید به مقدار مناسب برسید.
