کنترل جریان هجومی یا inrush current شیر های برقی ac

سلام بر مهندسان عزیز
برای محدود کردن inrush current در لود های سلفی ( موتور و سولونوئید )چه روشی رو پیشنهاد میکنید ؟
لود : شیر برقی 220 ولت با توان نامی 6VA
تعداد دفعات اتصال : دو بار در دقیقه

در این پروژه به علت افزایش دما به علت اتصال های زیاد بوبین از داخل قطع میشه و میسوزه

موارد بررسی شده :
ntc : چون زمان نیاز داره برای سرد شدن به نظر منطقی نمیاد

ترایاک موازی با مقاومت : بعد از گذشت یک مقدار زمان ترایاک مقاومت رو اتصال کوتاه بکنه که بیشتر برای لود های خازنی به درد میخوره …

2 پسندیده
  • راه اول اینکه بوبین AC رو با بوبین DC عوض کنین و ولتاژ و جریان رو کنترل کنین

  • راه دوم اینکه شیر برقی در لحظه باز کردن مسیر، جریان زیادی نیاز داره اما بعد اون با جریان نگهداری کمی میتونه مسیر رو باز نگه داره و به نظر من این جریان نگهداریه که باعث گرم شدنش میشه نه جریان هجومی اولیه، اگر صرفه اقتصادی داره یه برد با میکروها خیلی ارزون مثل HK32 یا MS8 یا 555 و ترایاک بزنین که 20 میلی ثانیه اول (بستگی به زمان عمل کردن شیر برقی داره که در دیتاشیتش ذکر شده) که شیر برقی سوئیچ میکنه دیوتی ماکزیمم باش و بعدش مثلا بیاد رو 30 درصد یا پتانسیومتر بذارین که قابل تنظیم باش

  • راه سوم همون راه دومه با این تفاوت که از zero cross و برش زنی موج سینوسی استفاده نکنین و 20 میلی ثانیه اول دو سر یک خازن پلی استر که با تغذیه شیربرقی سری شده رو با ترایاک سوئیچ کنین، فکر میکنم با یک 555 و اپتوترایاک عملی باش، بعد از این زمان ترایاک خاموش بشه و جریان نگه داری بوبین شیر برقی از طریق خازن سری تامین بشه

6 پسندیده

مطمئن نیستم که این روش بهینه باشد، ولی بوبین ها در جریان متناوب ایجاد حرارت میکنند.
شاید بتوان با ایجاد ولتاژ DC متناسب و یک بار سری عملکرد بهتری متصور شد.
مورد دیگر مشخصات و برند والو هم بررسی کنید برخی سلونوئید ها دایم کار ممکن است نباشد.

1 پسندیده

مرسی بابت پاسختون
به نظرتون برای راه حل سوم جریان دائمی که از طریق خازن تامین میشه رو تا چه حد میتونم پایین بیارم ؟ چند درصد از جریان نامی ؟
یا اینکه باید تو عمل تست کنم ببینم چی جواب میده ؟

شاید بتونید با یک مدار بر پایه تریاک ولتاژ رو محدود کنید .
بین ۱۳۰ تا ۱۸۰ ولت گمونم کافی باشه. بیشتر جریان اهمیت دارد. جریان مشابه باید ایجاد کنید

1 پسندیده

اگر با کنترل دی سی حل بشه که میتونن یک کنترلر current mode pwm بذارن و فرکانس رو بسته به اندوکتانس سیم پیچ پایین بیارن، بعد جریان رو مثلا برای 10میلی امپر تنظیم کنند، خودش در فرکانس 100 هرتز هر جایی که جریان سلف به 10میلی رسید قطع کنه. فرکانس و جریان مناسب برای سیم پیچ هم با دو ولوم تنظیم کنند.

این موارد احتمالا باید در دیتاشیت ذکر شده باشن اما میتونین جریان فعلی و مینیمم جریان نگهداری رو اندازه بگیرین، اگر واریاک دارین کارتون راحت تر میشه، شاید تا 80 درصد بشه جریان نگه داری رو به نسبت جریان اولیه کاهش داد، برای محاسبه خازن هم از این لینک استفاده کنین:

http://www.nomad.ee/micros/transformerless/index.shtml

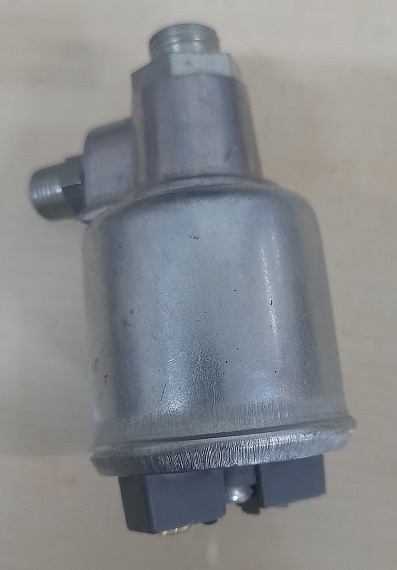

من این مقادیر رو برای یک شیر برقی هوا اندازه گرفتم
ولتاژ نامی کویل : 24 ولت
ولتاژ نیمه باز شدن مسیر هوا: 10 ولت
ولتاژ کامل باز شدن مسیر: 14 ولت
پس از باز شدن مسیر میشه ولتاژ رو تا 4 ولت کاهش داد و مسیر هوا باز باقی بمونه، اما وقتی از 3 ولت کمتر بشه مسیر بسته میشه
در این شیر برقی 10 ثانیه پس از اینکه با ولتاژ نامی جریان عبور دادم شیر برقی حدودا به اندازه 10 درجه گرم شد که خب گرمای زیادیه و اینکه از شیر برقی هوایی هم عبور نمیکرد تا خنکش کنه بی تاثیر نیست.

4 پسندیده

زمانی که شیر برقی در حالت وصل هست جریان کمتری نسبت به حالت استارت اولیه می‌کشه یک راه اینه که میتونید توان شیر برقی رو افزایش بدید
با توجه به اینکه دفعات قطع و وصل شما زیاد هست
حرارت محیط کار شیر برقی و پروسه ای که داره در اون به کار گفته بشه هم می‌تونه در خرابی زود هنگام شیر برقی کوثر باشه

1 پسندیده

خیر شیر برقی مثل موتور الکتریکی جریان استارت اولیه نداره، اما جریان اولیه ای که برای وصل کردن نیاز داره متفاوت از جریانیه که برای نگهداری حالت وصل نیاز داره.

منظورم جریان راه اندازی موتور القایی که چند برابر مقدار نامی هست نیست
وقتی که بوبین ACبرقدار بشه و اسپول جذب بشه چون خاصیت سلفی هسته به دلیل حضور اسپول بیشتر میشه مقاومت سلفی بیشتر و نهایتا جریان نسبت به حالت اولیه کمتر میشود

2 پسندیده

بله درسته در شیربرقی ac با جابه جایی پیستون به مرکز کویل باعث افزایش ظرفیت القایی سلف و دیرتر به اشباع رفتن و کاهش جریان مصرفی میشه اما بازم این تغییرات جریان ناچیز هستند.

4 پسندیده

در شیر برقی های AC سایز بزرگ مشکل جریان هولدینگه نه قطع و وصل که با ترایاک و کاهش جریان هولدینگ عمر بوبین بالا میره.
در شیر برقی های کوچیک میشه بجای رله از SSR های کوچیک با قابلیت Zero Cross استفاده کرد. من تابحال مشکلی در عمر شیربرقی های پنوماتیک 220 ولت ندیدم. اقلا بالای 20 سال بدون مشکل دارن کار میکنن.

2 پسندیده
