اگر یک خازن رو مثل" راه اندازی یک رله" با ترانزیستور BJT شارژ کنیم چه عیبی نسبت به ماسفت داره اساتید، کلا این طرح رو دوست داشت؟

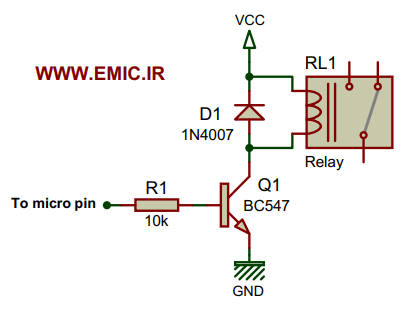

مثلا در تصویر زیر تو کلکتور خازن سری شده با یک مقاومت رو بجا رله فرض کنید:
سلام مهندس،
در نگاه اول برای شارژ و دشارژ یک خازن مشکلی ایجاد نمیکنه.
اما شما هم هدفتون از این کار را نگفتید، ایا قرار هست ترازیستور صرفا حالت خاموش و روش با تناوب های طولانی داشته باشه، یا اینکه نه قرار هست به صورت سویچینگ عمل کنه و با چه فرکانسی
همینطور اینکه خازنی که قرار هست با ترانزیستور مسیر شارژ و دشارژش را قطع و وصل کنید با چه ظرفیتی هست، با چه میزان ESR ای و چه جنسی دارد
جریان نشتیی برای شما چه میزان اهمیت دارد.
سلام
هدف شارژ خازن تا ولتاژ تغذیه و سپس قطع شارژ است!
قاعدتا باید ظرفیتی بالا باشد، شما فرض فراتر از 0.5 فاراد را در نظر بگیرید چون در رنج میکرو و پیکو منطقی نیست.
در مورد جنس خازن وقتی در ظرفیتهای بالا صحبت میکنیم عمدتا الکترولیت است!
این پست رو از پست قبلی که در مورد سوپر خازن زدم تفکیک کردم تا خلط مبحث نشه مهندس، هدف شارژ خازن و سپس قطع شارژه برای استفاده بعنوان باطری بکاپ میکرو برای ذخیره اطلاعات در حافظه فلش هنگام قطع لحظه ای برقه مثل زمانی که برق میره دیزل میاد تو مدار که قطعی لحظه ای ممکنه داشته باشیم.
ولتاژ خازن رو فرض بفرمائید میدم به آپ امپ مقایسه گر یا با adc میخونم که با رسیدن به ولتاژ تغذیه قطع کنیم یا اصلا بعد از چند دقیقه با میکرو شارژ رو قطع میکنم.
سپاس از توجه شما
1 پسندیده
با سلام و خسته نباشید ،
اگر ولتاژ دوسر خازن براتون مهم و حساس هست ، استفاده از BJT مناسب نیست.
چون ترانزیستور های BJT پارامتری دارن به نام Collector-Emitter Saturation Voltage
که باعث میشه همیشه یه اختلاف ولتاژی بین کلکتور-امیتر داشته باشید.
اغلب هم چیزی مابین 50 تا 200 میلی ولت هست.
یعنی در مدار شما ، نهایت ولتاژ خازن در حالت فول شارژ ، حدود 0.1 ولت کمتر از ولتاژ منبع تغذیه میشه.
اما در ماسفت ها تنها یک مقاومت درین-سورس داریم که افت ولتاژ بین درین-سورس ، وابسته به این مقاومت و جریان عبوری هست ، طبق قانون اهم V=I*R
اگر کاربری شما معمولی هست و این چند ده میلی ولت برای شما مشکلی ایجاد نمیکنه ، میتونید از BJT هم استفاده کنید.
2 پسندیده
