سلام

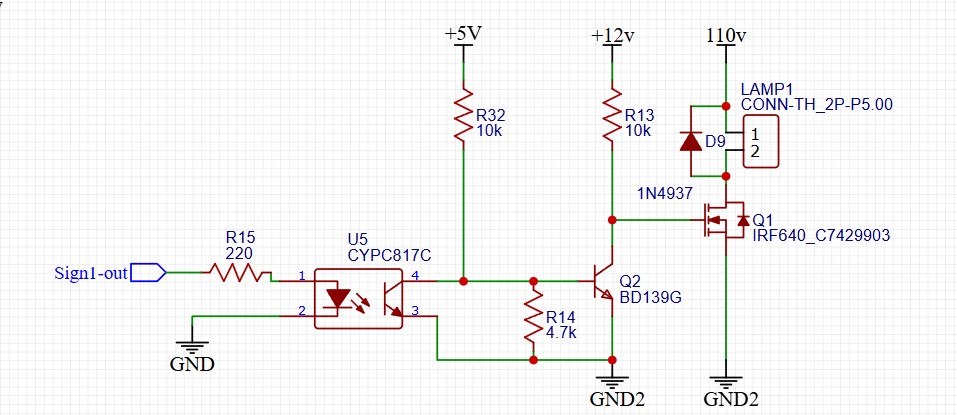

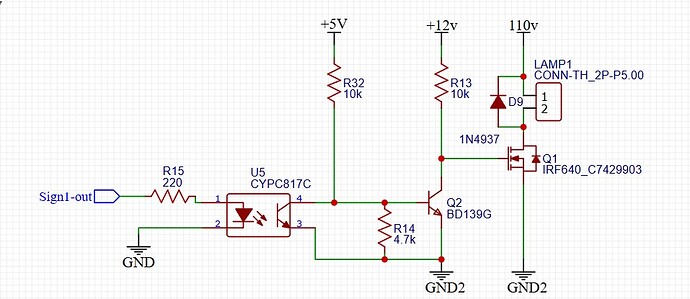

لطفا مشکلات ایزوله سازی و طراحی مدار زیر بفرمایید- در اینجا 5 ولتی که برای ترانزیستور و درایو ماسفت استفاده شده همان ولتاژ تغذییه میکرو هست، برای حل این مشکل چکار باید کرد؟
سلام
شما در انتهای پیام خود فرمودید برای رفع این مشکل باید چکار کرد اما در مورد مشکلتان چیزی نگفتید ! فقط پرسیدید مشکل ایزوله سازی کجاست ! چجوری فهمیدید این مدار مشکلی داره و اگر داره چرا اشاره ای نکرده اید …
چرا از ترانزیستور بین ماسفت و اپتوترانزیستور استفاده کردید مگه چقدر قراره گیت ماسفت جریان بکشه؟
سئوال دیگه اینکه چرا پشت گیت ترانزیستور واسط تقسیم ولتاژ زدید؟ این باعث میشه ولتاژ گیت ترانزیستور واسط شما 1.5 ولت بشه …
ممنون از پاسخ
این مدار طراحی بنده نبوده، ارائه شده که اصلاح بشه، بنده تخصص طراحی مدار ندارم، خواستم کمک بگیرم برای رفع ایرادات، حداکثر جریان مسافت برای پنجره سیگنال هست که در واقع چهار چراغ آلارم ۱۱۰ ولت روی پنل قرار هست روشن کنه
ورودی سیگنال dc۵ هست
خروجی ماسفت ها ۱۱۰dc
یک مدار ایزوله برای روشن،خاموش و چشمک زن شدن لامپ ها توسط سیگنال ورودی نیاز بوده
مشکل مدار شما زمان شارژ طولانی گیت هستش
بهتره از اپتو هایی مثل tlp152 استفاده کنید که خروجی پوش پول آمپر بالا داره و مقاومت و ترانزیستوری که شما گذاشتی رو حذف میکنه سایت لیون هم ازش موجود داره
1 پسندیده
لطفا اگر مدار tlp152 برای راه اندازی ماسفت دارید بفرستید
چیز خاصی نمیخواد دوتا پین تغذیه داره که زمین و 12 ولت رو میدی بهش بهتره 15ولت باشه
خروجی هم با یه مقاومت سری حدود 5 تا 15 اهم وصل کن به گیت و گیت هم با یه مقاومت در حد 10 کیلو وصل کن به سورس
