سلام دوستان وقتتون بخیر
ببخشید من یه راهنمایی لازم دارم اگه کمکم کنین ممنون میشم🙏🏻
من میخوام برای پروژه هام که با میکروکنترلرها و ماژول ها و سروو موتورها کار میکنم یه منبع تغذیه درست کنم
میخواستم مدار منبع تغذیه ام اینطوری باشه که یه سری باتری لیتیومی داشته باشم که هم شارژشون کنم
هم بتونم ولتاژ های مختلف مثل ۳.۳ و ۵ و ۹ و ۱۲ بگیرم ازشون با جریان مناسب البته که کم نیاره

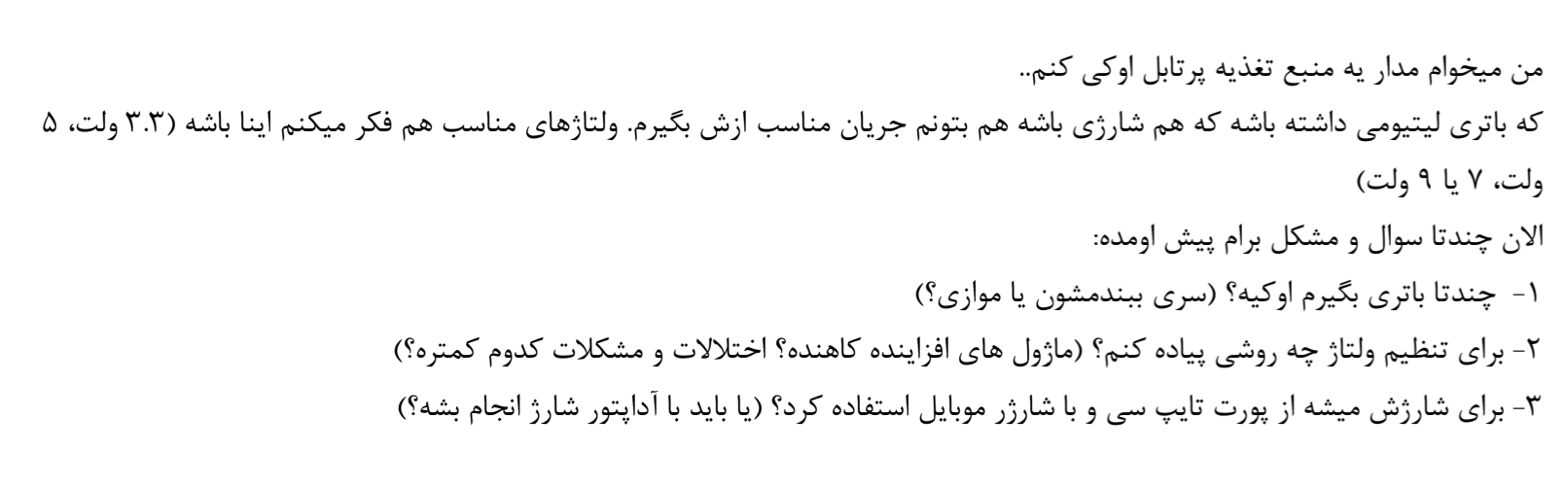

سوالاتم به صورت جزئی تر در فایل ضمیمه هست
در ضمن میخوام اگر بشه پورت شارژ تایپ سی باشه که بشه با شارژر موبایل شارژش کرد
اگر در این مورد اطلاعی دارین ممنون میشم راهنماییم کنین:folded_hands:t2:
سلام
4 تا باتری لیتیوم یون 3.7 ولتی نیاز داری که سری کنی با هم تا بهت 14.8 ولت بده
یک ماژول شارژر باتری لیتیومی 4 سلول نیاز داری که تو مملکت ما کمیابه اما بگردی پیدا میشه
تنظیم ولتاژ ساده ترین راهش رگولاتوره که باید بسته به فرکانس و جریانی که میخوای تو خروجیش داشته باشی انتخاب کنی
برای شارژ میشه از هر پورتی که جریان مناسبت رو تامین کنه استفاده کرد
مهمترین چیزی که نگفتی جریانیه که از اون منبع انتظار داری
ضمنا کسی که با میکروکنترلر و سرووموتور کار میکنه باید اطلاعاتش بالاتر از سطح این سئوالات باشه، احتیاط کن برادر مخصوصا اگر با سرووموتور تکفاز شهری کتار میکنی.
